KJ275电力监控系统





详情

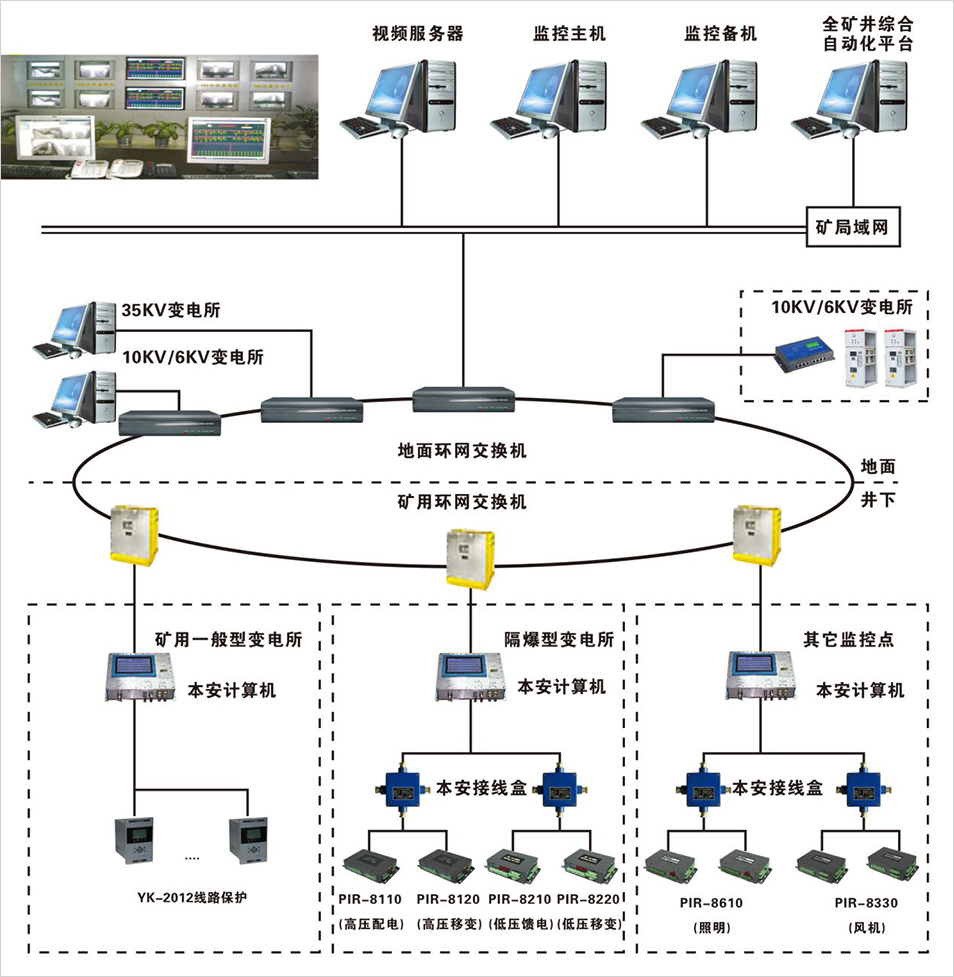

(系统图1)






详情





详情



详情




详情




详情




详情




详情




详情

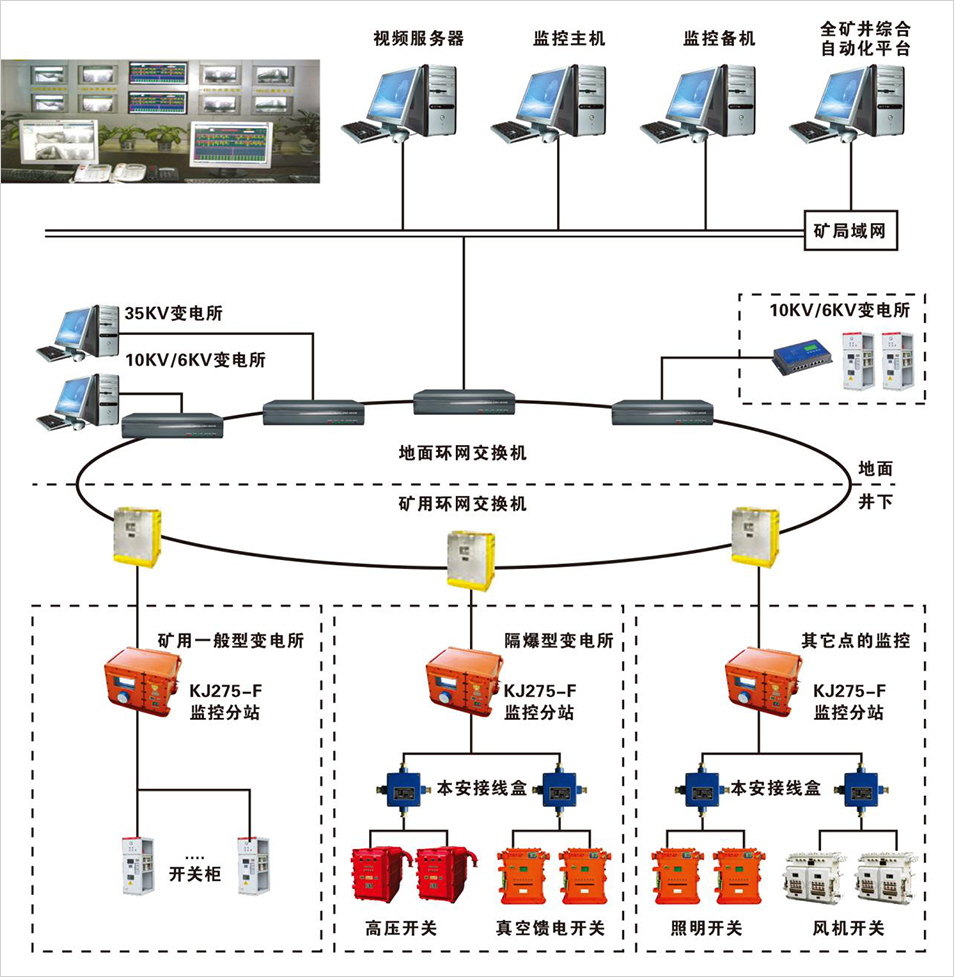

(系统图2)



        上海颐坤公司针对煤矿供电系统存在的信息分散，事故多发，故障分析处理困难等问题，研制出KJ275煤矿电力监控系统，对供电系统实行全方位监控、多手段分析，同时整合并提升设备的性能，完善设备之间配合，全面解决供电可靠性难题，构建标准的信息化平台，实现供电系统管理的可视化、自动化、智能化，为煤矿安全生产打好坚实的科技基础。
        地面部分主要由两台工业级计算机（双机热备用）、工业以太网交换机、电力传输分站、电源避雷器、打印机、UPS电源等组成，井下部分主要由隔爆兼本安型电力传输分站（内置不间断电源），本安型以太网交换机等组成。通过通信电缆和光缆等将地面部分及井下部分的设备组成完整的电力监控系统。（详细信息可点击系统图中相应产品）
1）数据采集与处理，实时采集模拟量、开关量、数字量、温度量、脉冲量以及各类保护信息。实时数据处理，可以对实时数据进行统计、分析、计算。
2）通讯网络采用总线拓扑结构，接口提供以太网、RS485、CAN等通讯方式，通讯介质采用双绞线、光纤等，通过通信接口装置实现远方通信。
3）报警处理，一种是事故报警，另一种是预告报警。
4）事件顺序记录、事故追忆、通道故障监视、系统对时、画面拷贝、动画、趋势显示、保护定值管理功能。
5）就地、主站和远方三级控制方式，执行保护功能压板的投退、信号复归、设备的启停、定值修改、参数配置等控制功能。
6）一键快速送电功能，根据供电系统的结构，预设送电顺序，当井下异常出现供电大面积停电，可快速恢复供电。
7）故障录波功能。
8）监测防越级系统的工作状态。
9）安全管理功能，终端设备和系统上位机对不同用户可设置不同管理权限，以确保系统的安全性。
10）在线统计计算，对一些无法实测的量，可通过系统计算得到；
11）画面显示和打印，可将系统信息以图形画面、曲线、趋势图、报表等多种形式表示，并支持打印。
12）实现与矿调度系统、办公系统、安监系统、生产监控系统等融合和互动。（大屏等）



1）系统是以高性能的子系统构筑优异的变电站自动化系统，从而使系统构成方式更清晰，系统信息的获得更快捷，系统维护的工作更简单，系统扩展更方便；
2）系统人机界面采用图像、图符、报表、曲线等多种形式，为操作员及时提供系统运行中的状态、品质及异常报警等有关信息；
3） 系统数据处理功能很强大，可以与广泛的数据源交换数据，系统提供多种高性能的I/O驱动；支持Microsoft开放数据库互连（ODBC）接口，有强大的数据库连接能力；
4）系统提供多种不同的报警方式，能够实时显示、打印报警信息，对报警数据进行存储与应答，为工业现场安全可靠地生产运行提供有力的保障；
5）系统还可被用于作为集成控制系统的一部分；
6）系统具有备用电源，当电网停电后，系统可继续工作2小时以上。

》系统软件平台特色
        系统采用北京三维力控的pNetPower 6.0电力电气监控组态软件进行开发。力控监控组态软件是对现场生产数据进行采集与过程控制的专用软件，位于自动控制系统监控层一级。它的特性：
1）提供在Internet/Intranet上通过IE浏览器以“瘦”客户端方式来监控工业现场的解决方案；
2）力控软件内嵌分布式实时数据库，数据库具备良好的开放性和互连功能，可以与MES、SIS、PIMS等信息化系统进行基于XML 、OPC、ODBC、OLE DB等接口方式进行互连，保证生产数据实时地传送到以上系统内；
3）支持控制设备冗余、控制网络冗余、监控服务器（双机）冗余、监控网络冗余、监控客户端冗余等多种系统冗余方式；
4）方便、灵活的开发环境，提供各种工程、画面模板、可嵌入各种格式的图片，方便画面制作，大大降低了组态开发的工作量；
5）强大的分布式报警、事件处理，支持报警、事件网络数据断线存储，恢复功能；
6）强大的ActiveX控件对象容器，定义了全新的容器接口集，增加了通过脚本对容器对象的直接操作功能，通过脚本可调用对象的方法、属性；
7）灵活的报表设计工具：提供报表设计器，报表文件格式兼容Excel工作表文件，支持图表显示自动刷新，可输出多种文件格式：Excel、TXT、PDF、HTML、CSV等。



系统容量：15台分站；
监控分站容量：64台终端单元（开关）；
系统巡检周期：小于10秒；
画面刷新时间：小于2秒；
遥控周期：小于3秒；
传输方式：光纤以太网；
传输速率：10M/100Mbps；
光纤以太网传输最大距离：不小于40KM；
开关综保装置到监控分站传输最大距离：不大于1.2 KM。
